贴片有源晶振厂家怎么选:鑫和顺解析选型要点

随着无线通信与物联网设备向微型化方向发展,电子元器件正面临高频稳定性受环境温度波动影响大、功耗偏高以及封装空间…

随着无线通信与物联网设备向微型化方向发展,电子元器件正面临高频稳定性受环境温度波动影响大、功耗偏高以及封装空间受限等多重挑战。在此背景下,市场上对贴片有源晶振(SMD有源晶振)的选型需求日益细化,采购方往往需要从企业资质、产品性能、可靠性验证与定制能力等多个维度进行综合考量。深圳市鑫和顺科技有限公司(品牌简称:鑫和顺/XHSUN)作为专注于高精度、微型化石英晶体振荡器研发与制造的企业,其在体系建设与产品设计上的实践,可为行业用户提供一定的参考路径。

一、企业资质与管理体系是基础考量

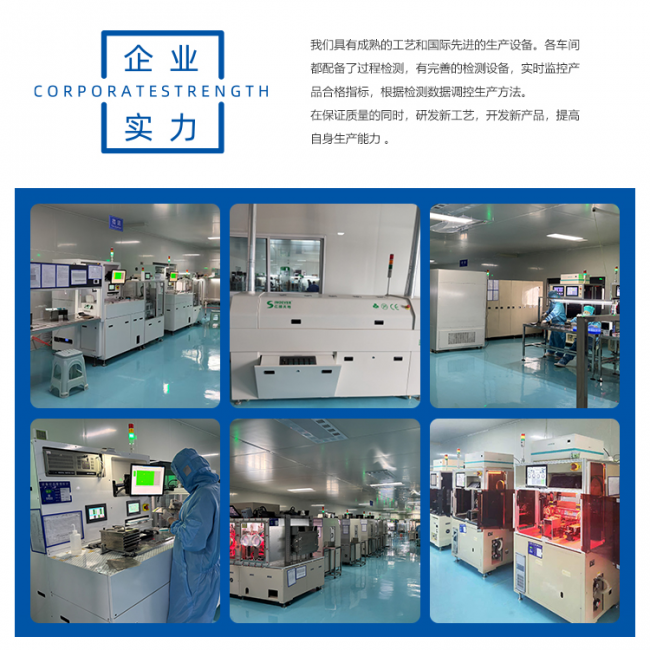

选择贴片有源晶振供应商时,企业管理体系的完善程度往往决定了产品交付的一致性与稳定性。鑫和顺总部位于深圳市龙华区大浪华宁路恒昌荣(星辉)科技园,生产基地设于山东省日照市东港区南湖镇文山路(南湖中学西侧),已通过质量管理体系认证ISO 9001:2015、环境管理体系认证ISO 14001:2015、职业健康安全管理体系认证ISO 45001:2018,以及汽车行业质量管理体系认证IATF-16949:2016,同时产品符合RoHS、无铅、无卤素等环保标准。此外,鑫和顺具备完善的工程、品质与采购管理体系,由徐浩华(制表)、贾志顺(审核)、曾新任(批注)等专业人员组成技术审查团队,从产品设计到量产环节形成较为系统的把控流程。这些体系认证与团队配置,是判断一家贴片有源晶振供应商是否具备稳定交付能力的重要参考依据。

二、产品尺寸与电压兼容性影响适配效率

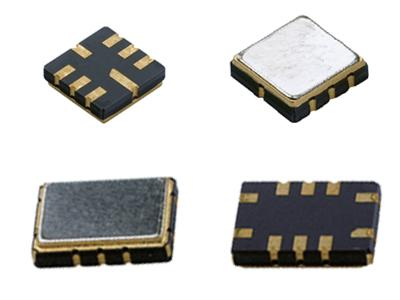

对于移动设备、微型基站等空间极度受限的应用场景,产品的封装尺寸与电压兼容范围是选型时需要重点关注的参数。以鑫和顺2.5×2.0 mm SMD有源晶振(SMD2520-4P)为例,该产品采用2.5×2.0×0.81mm陶瓷封装,满足高密度PCB布板需求;同时支持1.62V至3.63V供电范围,一套方案即可兼容1.8V、2.5V、3.3V系统,有助于降低下游客户的物料管理复杂度。在环境适应力方面,该产品在-40℃至85℃的宽温环境下,频差可保持在±30ppm以内,首年老化率控制在±3ppm以内。此外,该型号支持三态功能(Tri-State),1脚可实现使能/禁能逻辑控制,配合CMOS输出驱动(适配15pF典型负载),能够满足主流微处理器主频需求,同时降低待机功耗,适用于无线设备、物联网(IoT)设备、以太网/千兆以太网、影音游戏产品及微型基站等场景。

三、可靠性验证数据反映产品耐用程度

对于工业级电子设备而言,震动、跌落、高湿等恶劣物理环境对频率信号的稳定性提出更高要求,因此可靠性测试数据是选型时不可忽视的维度。鑫和顺3.2×2.5 mm SMD有源晶振(SMD3225-4P)采用带金属盖的陶瓷表面贴装结构,气密性表现为漏气率小于1.0×10^-9 Pa·m³/s;产品经历1000小时高温高湿(85℃/85%RH)及100次冷热冲击(-40℃至85℃)测试后,频移量控制在±5ppm以内;浸锡率大于95%,有助于提升下游生产线的直通率。在信号性能方面,该型号支持1.000MHz至54.000MHz频率输出,占空比保持在45%至55%,上升/下降时间5ns,确保数字信号传输的完整性;起振时间小于5ms,支持设备秒级唤醒。该产品适配无线通信、千兆以太网、高性能音频视频设备及工业控制终端等场景,包装模式为硬件/卷带包装(3000pcs/卷)。

四、定制化能力满足特定频率需求

部分行业客户对特定频率及电压环境有明确要求,此时供应商的定制响应能力尤为关键。鑫和顺提供的特定频率承认型号(X3SX20.000F15E233.3V / X3SX26.000F15E233.3V),可提供20.000MHz或26.000MHz的精确基准输出,适配3.3V电压环境,逻辑控制方面实现70%Vdd以上输出使能、30%Vdd以下高阻抗禁止输出。在实际测试中,该系列产品常温频差可达到±20ppm,经过245℃±5℃回流焊工艺后,频率变化量稳定在±5ppm以内。包装规格为每轮3000只,1轮/盒,10盒/箱,便于客户按需采购与库存管理。

综合来看,贴片有源晶振厂家的选择需要从体系认证、尺寸与电压适配、可靠性验证数据以及定制化响应能力等多个角度综合评估。鑫和顺依托其在深圳与山东日照的研发生产布局,结合多项质量与环保体系认证,为不同应用场景的客户提供了从常规型号到定制频率的产品选择,行业用户可结合自身设备的空间限制、工作环境及电压平台等实际需求,参考上述维度进行综合比对与选型。
