从传感器到云端：流量计量物联网整体方案

传感 → 积算 → 4G 网关 → 云平台 → 实时查看，一条链路让数据上云

1 方案背景与痛点

在工厂计量与设备监控中，流量、温度、压力等数据往往散落在各个仪表上：流量计在车间，积算仪在机柜，抄表靠人工，监控靠巡检。数据进不了系统，管理层看不到实时状态，设备出了异常也不能第一时间知晓，只能事后发现、事后处理。这种“数据孤岛”直接带来三个问题：一是效率低，人工抄表费时费力，数据还不及时；二是风险高，水分超标、流量异常等隐患不能预警；三是账目不清，计量数据分散，结算、对账缺少统一依据。

2 方案总体架构

要打通这条数据链路，只需四个环节：前端测量、就地计量、远程传输、云端展示，如图 1 所示。流量计与变送器完成原始信号采集，流量积算仪完成温压补偿与累积计算，4G 智能网关/DTU 把串口数据送到云端，云平台统一存储，最终在电脑、手机、大屏上实时呈现。整套链路“一表一网一平台”，从测量到查看全程可追溯。

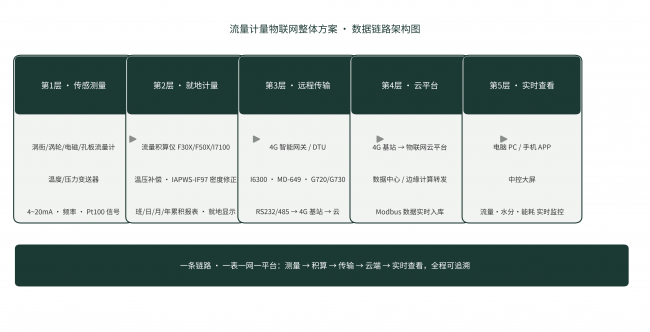

图 1 流量计量物联网整体方案数据链路架构图

3 链路各环节详解

3.1 前端测量：传感器与流量计

链路的第一步，是把介质流速、温度、压力等物理量变成电信号。根据介质与工况，前端可选用涡街、涡轮、电磁、孔板等流量计，配温度变送器与压力变送器，输出 4~20mA、频率或 Pt100 等标准信号，供后级积算仪采集。

3.2 就地计量：流量积算仪

第二环节是流量积算仪（如 F30X、F50X、I7100 系列），它承担就地计量与就地显示。仪表对流量、温度、压力信号进行采集，通过多种流量数学模型完成计算：温度压力补偿让体积流量还原为更贴近真实工况的质量流量；蒸汽介质按 IAPWS-IF97 公式自动计算密度并识别过热、饱和状态；差压式流量计的流量系数自动运算，免去人工查表。积算仪同时支持班、日、月、年累积报表与就地显示，配合停电记录、报警列表，让每一笔计量都可追溯、可对账。

3.3 远程传输：4G 智能网关与 DTU

第三环节，是把积算仪/仪表输出的 RS232、RS485 串口数据送上云端。I6300 工业智能网关支持 4G、WIFI 与有线三种上网方式，并内置边缘计算，可将数据按周期转发到客户自己的平台；MD-649、G720/G730 等 4G DTU/模块则以点到点、多点到点方式，把分散的串口仪表直接接入数据中心，支持虚拟串口、远程重启、APN 自适应。仪表一接、SIM 一插、电一通，数据即可稳定上行。

3.4 云端与实时查看

第四环节，数据经 4G 基站到达物联网云平台/数据中心统一入库，再分发到电脑、手机 App 与中控大屏。管理人员随时随地打开界面，即可实时查看流量走势、累积报表、水分与能耗数据，超限即时告警，历史可回查。

4 方案关键价值

这套方案的收益实实在在：一是少跑腿，自动上云替代人工抄表，运维效率大幅提升；二是早预警，水分超标、流量异常、设备离线第一时间报警，隐患消于未然；三是账目清，班日月年报表自动生成，计量结算有据可依；四是可演进，从一台积算仪起步到全网贯通，系统可随业务逐步扩展。

5 典型应用场景

方案适用于供水泵站与污水处理的流量远程监控、蒸汽/热能的分项计量与贸易结算、园区多用户的集中抄表，以及户外、分散站点的数据采集。凡是有“现场要计量、数据要上云、状态要随时看”需求的场合，都能按这条链路快速落地。

6 小结

从传感器到云端，流量计量物联网方案用一条清晰的数据链路，把现场仪表连成可感知、可追溯、可控制的整体。一表一网一平台，让每一路流量、每一笔账目、每一处异常，都看得见、传得上、控得住。
